PVDF膜结构丨成都露天音乐公园之 钢-索-膜

返回列表来源: 烨兴 发布日期:2023-08-11 浏览:-

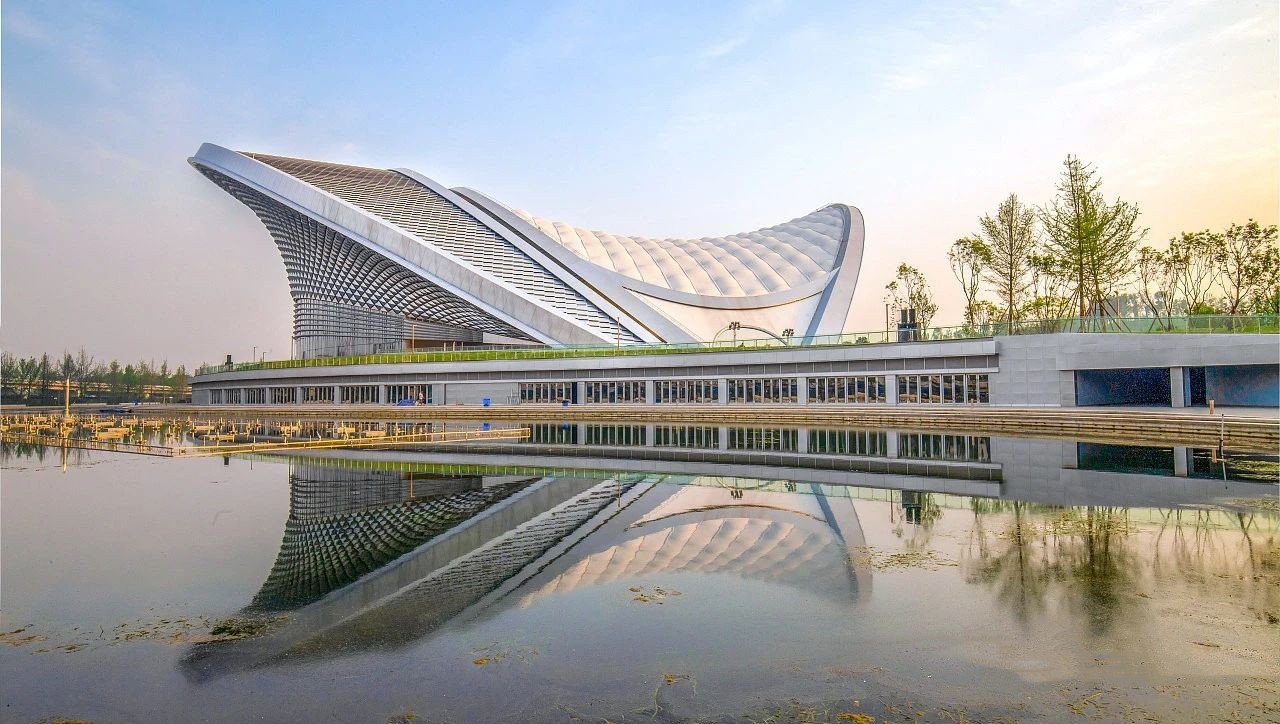

8月8日晚,成都第31届世界大学生夏季运动会在成都露天音乐公园完美谢幕。这是一场公园里的闭幕式——闭幕式选址成都露天音乐公园,这是世界大型体育赛事开闭幕式走出场馆、走进公园的一次突破。成都露天音乐公园独立罩棚屋面采用了“索网+PVDF膜结构”。

1

2

看台罩棚为支承于混凝土看台和地面上的复杂空间管桁架结构,是由21榀“7”字形空间管桁架及1条落地空间桁架拱组成的复杂空间钢桁架体系。看台罩棚侧立面结合建筑幕墙设计,设置单层斜向交叉菱形网格,与幕墙龙骨合二为一。这样既提高了整体结构的抗侧能力,也满足了建筑立面设置大量四面体灯箱的要求,结构很好地成就了建筑之美,使得装饰效果与结构受力和谐统一。

3

4

独立罩棚则采用“空间实腹斜拱+双曲抛物面索网”的组合结构体系。独立罩棚屋面采用“索网+膜结构”,自重轻,大幅减轻了主拱的荷载负担。膜结构分内外两层,起遮蔽作用的外层为PVDF膜,内膜为网格膜材。值得一提的是,内膜形成超过5000平方米的沉浸式可投影穹顶天幕,国内较为罕见,成为此演出地的亮点。

6

7

露天音乐公园项目并非传统的公园,而是一个汇集融合城市设计、场地声学造景技术、场地生态修复、城市水秀演义、老百姓需求等诸多要素的综合性项目。这不仅是一个能承办4万人以上露天音乐节的大型场地,也是全国唯一一座建在中心城区的承办万人室外音乐节的主题公园。

8

9
