PTFE膜结构丨匈牙利国家田径中心

返回列表来源: 烨兴 发布日期:2023-07-21 浏览:-

2023年世界田径锦标赛,是世界田径联合会主办的第19届世界田径锦标赛,将于2023年8月19日至27日在匈牙利布达佩斯国家田径中心举行。匈牙利国家田径中心采用了PTFE膜结构,膜结构面积达25000㎡。

1

2

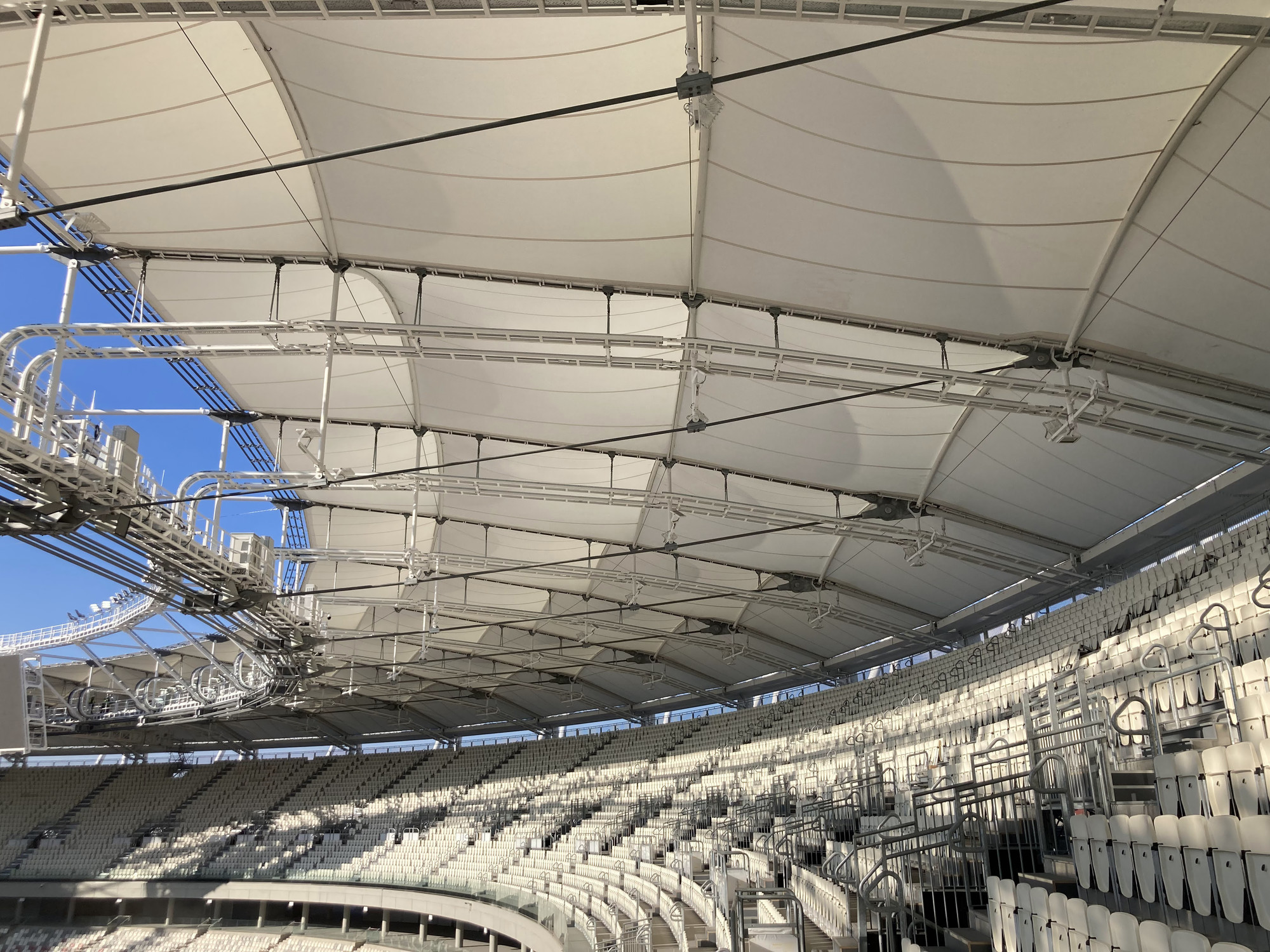

布达佩斯国家田径中心,建在城市南边的多瑙河东岸。该膜结构体育场为2023年锦标赛提供35000个座位,赛后减少到15000个,成为匈牙利田径的主要比赛场地和训练中心。屋顶是由一个外圈压力环、内圈张力环、径向拉索构成的轮辐式索网结构。拉索分为上径向索和下径向索,以及之间的撑杆,形成鱼腹状索桁架。张力环为上下两圈环向索,由此悬挑三角支撑,构成最内圈的环形马道。

3

4

上下径向索在临近外圈压力环时汇交于一点,然后在节点下部由拉杆连接于外环下弦,节点上部由两根V形拉索连接于外环上弦。外环上下弦杆通过斜向腹杆连接形成桁架,并通过两组A形柱,将荷载传递到基础。屋面为PTFE膜结构,在上径向索之间设置索拱支撑,构成拱形双曲膜屋面。体育场长轴295m、短轴235m、悬挑49m,屋顶面积25000㎡。

5

6

布达佩斯,像所有未来世界田径系列赛事的主办城市一样,也将加入世界田径的空气质量项目。体育场可以通过公共交通工具直接到达,但鼓励所有人考虑步行到美丽的河岸上的体育场,而不需要任何交通工具。

7

8
