膜结构丨韩国亚运会场馆ETFE气枕屋顶

返回列表来源: 烨兴 发布日期:2023-11-02 浏览:-

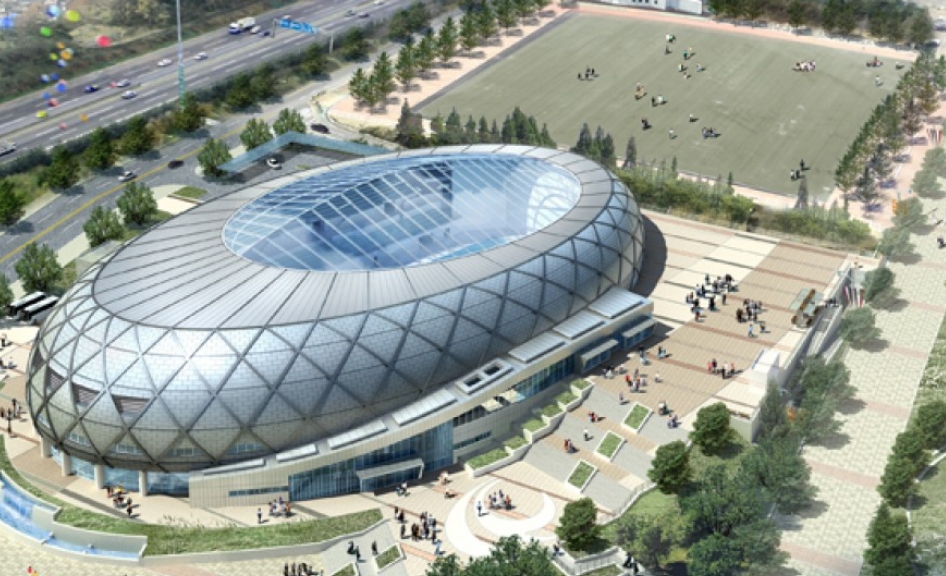

韩国举办的第17届亚运会,其中最复杂和最具标志性的奥运会场馆之一——Munhak 水上运动中心的屋顶使用了ETFE膜结构 (乙烯四氟乙烯) 屋顶系统。

1

对于新的水上运动中心,活动组织者要求场地设计能够引入充足的自然光。由于屋顶跨度大小和成本影响,玻璃屋顶不是一个选择。

2

设计方提出了一种三层 ETFE 屋顶系统,该系统满足赛后Legacy的所有标准: 轻量、成本效益、85%的透光率和持久耐用。总共49个ETFE气枕构成新场馆3000平方米的屋顶。其中五个气枕是带有开口通风口的屋顶灯,可以倾斜以获取新鲜空气

3

ETFE气枕系统通过空气处理装置持续充气,空气管道从空气处理装置通向每个单独的坐垫。由于气枕只需要保持压力而不产生气流,因此这些装置使用的能源消耗很少。通常一台机组就足够了,由于结构的尺寸和形状,需要安装两台空气压缩机组。此外,如果一台空气处理机组发生故障,安全系统可确保仅用一台机组即可维护整个屋顶。

4

5
